產品介紹
產品名稱及型號：法蘭式蝶閥 D4(3/2)(H/F) D34(3/2)(H/F) D64(3/2)(H/F) D94(3/2)(H/F)
產品用途: 法蘭式蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。
三偏心金屬硬密封蝶閥的閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點，適用于耐高溫、高壓及耐腐蝕、抗磨損等行業。結構型式可分為單偏心/雙偏心/三偏心。
結構特點
1、設計新穎、合理,結構獨特,重量輕,操作方便,啟閉快速;
2、硬密封伸縮蝶閥除了能作調節和截流作用,補償管道溫差產生的熱脹冷縮功能外,還能為安裝更換、維修閥門提供方便;
3、密封部位可調節更換,密封性能可靠.
主要性能規范：
單偏心/雙偏心/三偏心
驅動方式有手動、蝸輪蝸桿傳動、氣動、電動
公稱通徑DN50~DN2800 公稱壓力PN10~PN25
英制規格2”~48” 磅級Class 150~300
產品采用標準：
國標系列GB/T 12238、GB/T 12221、JB/T 79、JB/T 82、GB/T 9115 GB/T9113、GB/T13927、JB/T 9092
美標系列 API609、MSS.Sp-68、ASME Bl6.10、API609、MSS.Sp-68、ASME Bl6.5、ASME Bl6.47、AP1598

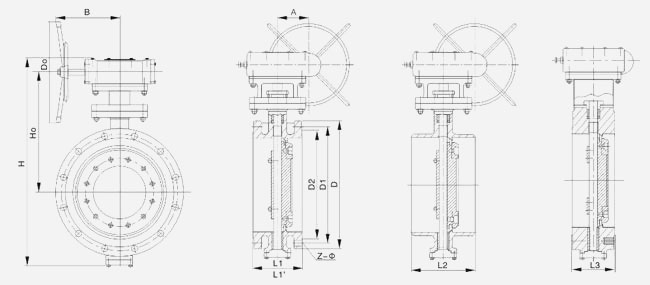

主要零部件及材料：
| 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | WCB/ CF8/CF8M | 5 | 填料 | 柔性石墨 |
| 2 | 閥桿 | 2Cr13/06Cr18Ni9Ti | 6 | 填料壓蓋 | WCB/CF8/CF8M |
| 06Cr18Ni12Mo2Ti | |||||
| 3 | 蝶板組合件 | WCB+不銹鋼/WCB+不銹鋼復合件、 | 7 | 支架 | WCB/CF8/CF8M |
| WCB/CF8/CF8M | |||||
| 4 | 填料墊 | 2Cr13 | 8 | 驅動裝置 | 組件 |
