產品介紹

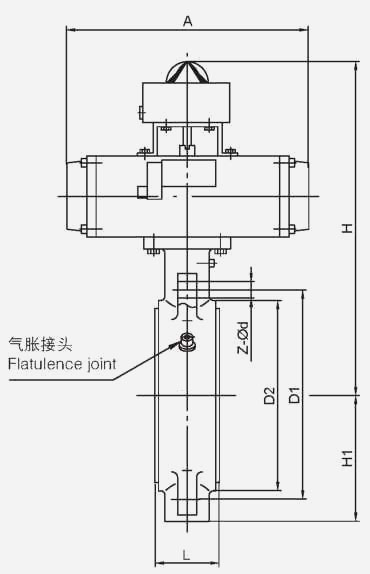

產品名稱及型號：氣脹耐磨蝶閥 NMD6D-10C NMD6D-16C
產品特點及用途：
釆用對夾式中心蝶閥，分段軸設計，流線形蝶板，流通能力大，流阻小。
密封副釆用氣脹式結構，有效補償介質對密封副的磨損，延長閥門的使用壽命
氣脹式的密封結構，保證了閥門啟閉過程中密封副無接觸，因此消除了密封副之間的磨損,減小了閥門啟閉力矩。
閥門的氣動裝置與氣脹密封結構由電控系統自動程序化操作，保護閥門安全運行。
適用介質范圍廣，更適用于漿液和含硬質顆粒液體介質。
產品采用標準：
產品標準按照GB/T 12238
法蘭連接按照HG 20596
壓力試驗按照GB/T 13927
主要性能規范： 公稱尺寸DN50~DN600 公稱壓力PN10~PN16
| 型號 | NMD6D-10C | NMD6D-16C | ||
| 公稱壓力 | PN10 | PN16 | ||
| 試驗壓力 （MPa） Text Pressure | 殼體強度 Sheltext | 1.5 | 2.4 | |
| 高壓密封 Sealtext | 1.1 | 1.8 | ||
| 適用介質 | 礦粉、漿液、含硬質顆粒液體等 等介質 Melamine ammonia,carbon dioxide and other media which need to heat prevention and anti-crystalization | |||
| 適用溫度 | ≤80℃ | |||
主要零部件及材料：
| 材料代號 Material code | 閥體 | 閥座 | 閘板 | 閥桿 | 填料 |
| C | WCB | SS 304堆焊司太立合金 | 2Cr13表面噴涂碳化鎢 | 2Cr13 | 柔性石墨 |
| P | CF8 | SS 304堆焊司太立合金 | SS 304表面噴涂碳化鎢 | 17-4PH | 柔性石墨 |
| R | CF8M | SS 316堆焊司太立合金 | SS 316表面噴涂碳化鎢 | 17-4PH | 柔性石墨 |
| RL | CF3M | SS 316L堆焊司太立合金 | SS 316L表面噴涂碳化鎢 | 17-4PH | 柔性石墨 |
